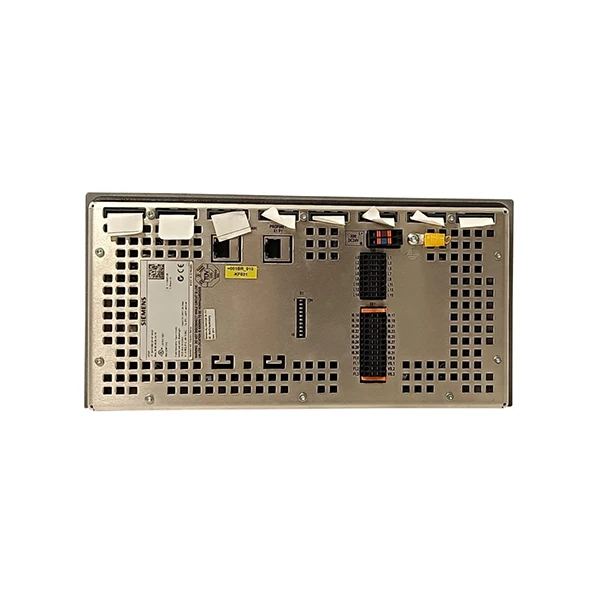

Siemens 6AV3688-3EH47-0AX0

Merek:Siemens
Model:6AV3688-3EH47-0AX0

Situasi inventaris:Barang tersedia dalam stok.

Fitur produk

Panel kunci SIMATIC HMI KP32F PN terbaik yang dibuat khusus untuk otomasi industri adalah Siemens 6AV3688-3EH47-0AX0. Masing-masing dari 32 tombol membran bergerak pada Siemens 6AV3688-3EH47-0AX0 dihubungkan ke indikator LED warna-warni. Merah, hijau, biru, kuning, dan putih adalah lima warna yang dapat ditampilkan oleh LED ini. Karena kecerahannya mudah disesuaikan, pengguna dapat menggunakan lampu untuk memeriksa status perangkat mereka dengan cepat. Model ini ideal untuk situasi yang memerlukan kontrol langsung karena, berbeda dengan panel HMI dengan layar, model ini beroperasi dan memberikan umpan balik menggunakan tombol fisik dan LED.

Siemens 6AV3688-3EH47-0AX0 memiliki dua antarmuka PROFINET dan saklar terintegrasi untuk konektivitas. Itu dapat terhubung ke pengontrol Siemens seperti S7-1200, S7-1500, dan S7-300/400 dengan mudah berkat dukungannya untuk topologi jaringan linier dan ring. Selain itu, ia memiliki empat pin DI pengaman khusus yang memenuhi tingkat keamanan SIL 2 atau SIL 3, serta enam belas input digital (DI) dan enam belas port input/output digital (DI/DO). Oleh karena itu, panel kunci sangat cocok untuk tugas kontrol keselamatan seperti memasang sensor pintu pengaman atau tombol berhenti darurat.

Siemens 6AV3688-3EH47-0AX0 mampu mendukung koneksi daya loop-through dan ditenagai oleh 24V DC (rentang tegangan: 20,4–28,8V DC) dengan konsumsi daya 1A. Hal ini menambah kenyamanan penggunaan industri dengan menghilangkan kebutuhan untuk memutus aliran listrik saat mencolokkan atau mencabutnya. Ini terlindung dari debu dan air dengan peringkat IP65 di bagian depan dan IP20 di bagian belakang. Ini kuat dalam lingkungan industri yang menantang karena berfungsi dengan baik pada suhu berkisar antara 0 hingga 55 derajat dan dapat disimpan pada suhu antara -20 dan 60 derajat.

Spesifikasi

Model	6AV3688-3EH47-0AX0
Seri	SIMATIS HMI KP32F PN
Elemen operasi	32 kunci membran langkah pendek-yang dapat diparametrikan
Karakteristik tampilan	Tidak ada tampilan
Peringkat perlindungan depan	IP65 (tahan debu dan tahan air)
Suhu pengoperasian	0–55 derajat (pemasangan vertikal)
Kelembaban	Kelembapan relatif 95% (tanpa-kondensasi)
Dimensi depan	295mm × 155mm

Tindakan pencegahan

Pertama, tidak ada tampilan layar pada Siemens 6AV3688-3EH47-0AX0. Untuk pengoperasian dan feedback status, hanya menggunakan 32 tombol membran dan LED warna-warni. Pilih panel kunci ini hanya untuk situasi yang memerlukan kontrol fisik dasar, seperti penyalaan/penghentian alat berat dasar atau pemicuan sinyal keselamatan, karena tidak sesuai untuk aplikasi yang memerlukan pemantauan antarmuka yang rumit atau visualisasi data yang rumit.

Kedua, catu daya Siemens 6AV3688-3EH47-0AX0 sangat penting. Jika memungkinkan, gunakan sumber daya 24V DC antara 20,4 dan 28,8V DC. Menggunakan sumber listrik di luar kisaran ini dapat mengakibatkan pengoperasian tidak stabil atau kerusakan pada perangkat. Untuk mencegah pemadaman tak terduga pada peralatan industri yang tersambung, panel ini mendukung sambungan daya loop-through untuk hot plugging. Namun, pastikan dayanya stabil saat mencolokkan dan mencabutnya.

Ketiga, sebelum digunakan, pastikan kompatibel dengan komunikasi. Siemens 6AV3688-3EH47-0AX0 memiliki dua antarmuka PROFINET terintegrasi dan hanya mendukung protokol PROFINET. Ini tidak kompatibel dengan protokol PROFIBUS, Modbus, dan MPI, tetapi berfungsi sempurna dengan pengontrol Siemens seperti S7-1200, S7-1500, dan S7-300/400. Kegagalan komunikasi akan terjadi jika Anda mencoba menghubungkannya ke pengontrol menggunakan protokol yang tidak kompatibel ini.

Pertanyaan Umum

T: Apa itu Siemens 6AV3688-3EH47-0AX0?

J: Siemens 6AV3688-3EH47-0AX0 adalah panel kunci aman gagal-HMI HMI KP32F PN SIMATIC, dirancang sebagai antarmuka operator yang kokoh untuk otomasi industri. Perangkat ini dilengkapi 32 tombol{10}}pendek dengan LED multi-warna dan mengintegrasikan komunikasi PROFINET dengan PROFIsafe untuk aplikasi penting keselamatan. Teknologi ini dirancang untuk kontrol dan pemantauan operator langsung di tingkat mesin, sehingga menawarkan solusi hemat biaya untuk pengoperasian mesin yang aman. Panel ini berukuran 295mm (W) x 155mm (H) x 69mm (D) dan berat sekitar 1,83 kg, mendukung pemasangan switchboard langsung dan pemasangan pada sistem lengan dan dudukan pendukung pihak ketiga melalui mekanisme fleksibel. Model ini dapat diparameterisasi pada LANGKAH 7 V5.5 dan yang lebih baru.

T: Berapa kisaran suhu pengoperasian Siemens 6AV3688-3EH47-0AX0?

J: Versi standar Siemens 6AV3688-3EH47-0AX0 beroperasi dalam kisaran suhu 0 derajat hingga +55 derajat (32 derajat F hingga 131 derajat F). Untuk tuntutan lingkungan yang lebih luas, varian SIPLUS-berdasarkan platform 6AV3688-3EH47-0AX0 yang sama dengan lapisan konformal-memperluas jangkauan pengoperasian hingga -20 derajat, sehingga perangkat ini cocok untuk penyimpanan dingin, instalasi luar ruangan, dan lingkungan industri bersuhu rendah lainnya.

T: Bagaimana cara kerja integrasi PROFIsafe di Siemens 6AV3688-3EH47-0AX0?

J: 6AV3688-3EH47-0AX0 mengintegrasikan PROFIsafe langsung ke antarmuka komunikasi PROFINET, memungkinkan transmisi data terkait keselamatan melalui Ethernet industri standar tanpa memerlukan kabel pengaman terpisah. Panel ini menyediakan 4 pin DI keselamatan khusus yang dapat terhubung ke tombol berhenti darurat yang aman atau sinyal keselamatan lainnya pada tingkat integritas SIL2 atau SIL3. Integrasi PROFIsafe ini, dikombinasikan dengan 16 pin DI/DO yang dapat dikonfigurasi, mengurangi kompleksitas pengkabelan sekaligus menjaga kepatuhan terhadap standar keselamatan fungsional untuk aplikasi mesin dan proses.
