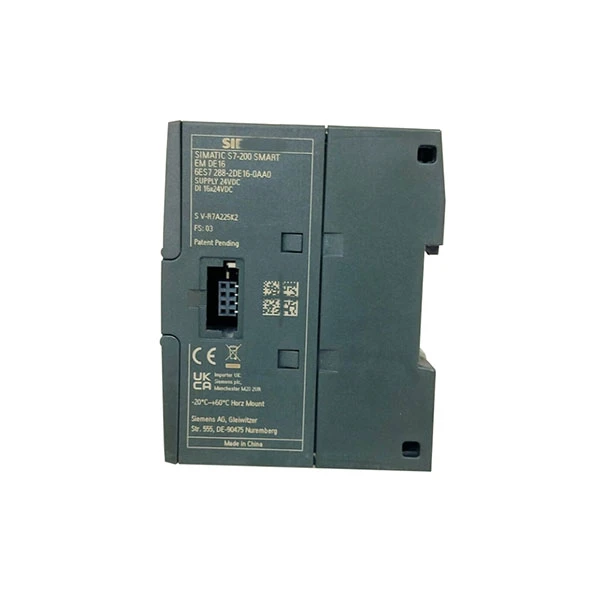

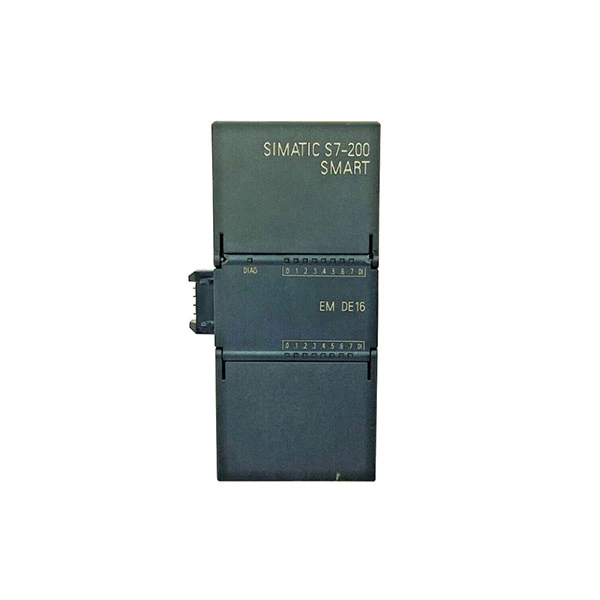

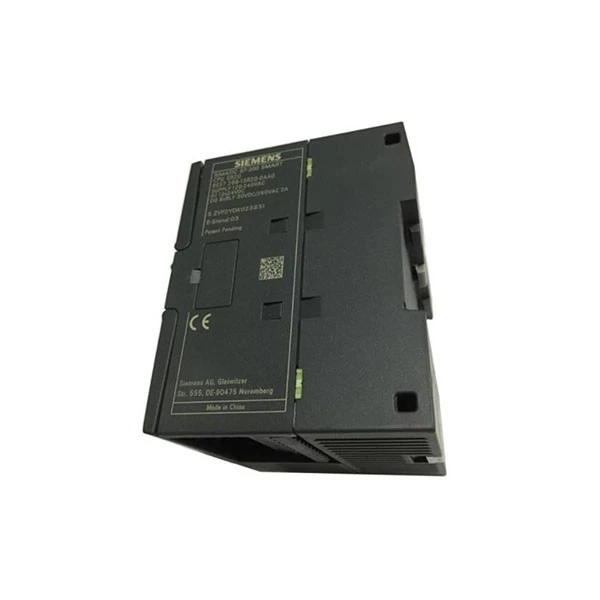

Siemens 6ES7288-2DE16-0AA0

Merek:Siemens
Model:6ES7288-2DE16-0AA0

Situasi inventaris:Barang tersedia dalam stok.

Fitur produk

Siemens 6ES7288-2DE16-0AA0 adalah modul ekspansi input digital berkualitas tinggi dari lini produk SIMATIC S7-200 SMART. Ini secara khusus dikembangkan untuk berintegrasi dengan sistem SIMATIC S7-200 SMART PLC, memungkinkan pengguna meningkatkan jumlah saluran input digital untuk operasi otomasi industri.

Modul Siemens 6ES7288-2DE16-0AA0 memiliki 16 titik input digital, dipisahkan menjadi dua kelompok yang masing-masing terdiri dari delapan titik. Ini mendukung tipe masukan sink dan sumber serta sesuai dengan standar IEC 61131-2 Tipe 1, sehingga dapat dengan mudah dicocokkan dengan berbagai sensor dan sakelar dalam sistem kontrol industri. Modul input digital 6ES7288-2DE16-0AA0 memiliki tegangan input terukur 24V DC, rentang tegangan kurang dari 5V DC untuk sinyal "0", dan 15V hingga 30V DC untuk sinyal "1". Kisaran tegangan ini membuatnya sesuai untuk sebagian besar pengaturan kontrol 24V DC industri.

Saat menggunakan input 24V DC, setiap saluran Siemens 6ES7288-2DE16-0AA0 memiliki arus normal sebesar 4mA, dan arus maksimum per saluran dapat mencapai 5,5mA ketika tegangan input 30V DC. Waktu respons modul adalah 15 milidetik pada tegangan input terukur, memastikan deteksi sinyal input yang cepat dan tepat, yang sangat penting untuk aplikasi kontrol industri real-time. Siemens 6ES7288-2DE16-0AA0 menarik 5V DC dari modul CPU, dengan penggunaan arus normal 85mA dan maksimum 105mA, dan total konsumsi daya sekitar 1,5W, yang hemat energi dan tidak membebani sistem secara berlebihan.

Spesifikasi

Model	6ES7288-2DE16-0AA0
Jenis Produk	Modul Ekspansi Input Digital (DI) 16 titik
Nama Produk	SIMATIC S7-200 Modul Ekspansi Input Digital SMART EM DI16
Jenis Masukan	Tenggelam / Sumber
Jumlah Titik Masukan	16 poin, dibagi menjadi 2 grup (8 poin per grup)
Nilai Tegangan Masukan	24VDC (±20%)
Kelas Perlindungan	IP20 (panel depan)
Dimensi (L × T × D)	45mm × 100mm × 81mm

Skenario aplikasi

Pemantauan peralatan mekanis adalah kasus penggunaan penting lainnya untuk Siemens 6ES7288-2DE16-0AA0. Ia terus memantau pompa, motor, dan peralatan mesin di fasilitas manufaktur. Misalnya, ia mengenali kapan motor hidup atau kapan peralatan mesin berhenti berfungsi. Ketika terjadi kesalahan, sistem ini akan segera mengirimkan peringatan ke PLC, sehingga staf pemeliharaan dapat menyelesaikan masalah dengan lebih cepat, menghindari kerusakan peralatan, dan mengurangi biaya pemeliharaan. Performanya yang konsisten dan kemudahan pemasangan menjadikannya populer untuk tujuan ini.

Siemens 6ES7288-2DE16-0AA0 juga diterapkan dalam industri proses dan pengolahan air. Ini digunakan di pabrik pengolahan kimia dan air untuk menangkap data proses penting seperti tingkat cairan, tekanan, dan laju aliran. Ini mengirimkan data dengan benar ke PLC, memungkinkan pekerja untuk menyesuaikan prosedur dan menghindari kecelakaan. Misalnya, di instalasi pengolahan air, sistem ini memantau ketinggian tangki air dan status pompa untuk memastikan kelancaran pengoperasian dan air berkualitas tinggi, menjadikannya pilihan yang dapat diandalkan untuk proyek semacam itu.

Selain itu, Siemens 6ES7288-2DE16-0AA0 cocok untuk gudang, logistik, dan otomatisasi gedung. Di fasilitas logistik, alat ini bekerja dengan sensor untuk mengidentifikasi posisi barang, status konveyor, dan pembukaan pintu gudang, sehingga menghasilkan penyortiran otomatis dan mengurangi tenaga kerja manual. Otomatisasi gedung menggunakan sinyal dari kontak pintu dan sakelar untuk mengatur pencahayaan, AC, dan sistem keamanan, sehingga menghasilkan penghematan energi dan peningkatan keselamatan. Kemampuan beradaptasinya memastikan kinerja optimal baik di lingkungan industri maupun konstruksi.

Pertanyaan Umum

T: Apa itu Siemens 6ES7288-2DE16-0AA0?

A: Siemens 6ES7288-2DE16-0AA0 adalah modul ekspansi input digital (EM) untuk seri SIMATIC S7-200 SMART PLC. Modul ini menyempurnakan sistem PLC Anda dengan 16 input digital diskrit (16xDI), memungkinkan Anda menghubungkan dan memantau sinyal biner dari perangkat seperti tombol tekan, sakelar batas, sensor jarak, dan kontak relai. Fungsi utamanya adalah untuk meningkatkan kemampuan I/O dari SMART CPU S7-200 yang kecil, sehingga memungkinkan tugas otomatisasi yang lebih canggih.

T: Perangkat lunak apa yang digunakan untuk memprogram dan mengkonfigurasi modul ini?

J: 6ES7288-2DE16-0AA0 diprogram dan dikonfigurasi dengan perangkat lunak Siemens STEP 7-Micro/WIN SMART. Berbeda dengan PLC Siemens kelas atas yang menggunakan Portal TIA, seri SMART S7-200 memiliki lingkungan pemrogramannya sendiri yang ramah pengguna. Dalam pengaturan Blok Sistem perangkat lunak, cukup tambahkan modul EM DI16 ke konfigurasi CPU Anda. Perangkat lunak ini memberikan alamat input (misalnya, I0.0 hingga I1.7), yang selanjutnya dapat Anda gunakan dalam logika tangga (LAD) atau bahasa komputer lainnya.
